Кассетный блок с охлажденной водой
Почему стоит выбрать фанкойл ГРАД?
1,30+ лет производитель
2.Сертификация AHRI и CE.
Производственная мощность 3,1500 комплектов/день гарантирует своевременную доставку.
4.Быстрая реакция на проблемы после продажи.
5. Несколько типов с различными моделями для удовлетворения требований индивидуальной настройки.
6. Патент на внешний вид изделия.
7. Интеграция производства и продаж, лучшее понимание требований рынка для предложения услуг OEM/ODM.
8. Прямые продажи с завода позволяют предлагать экономически эффективную продукцию.

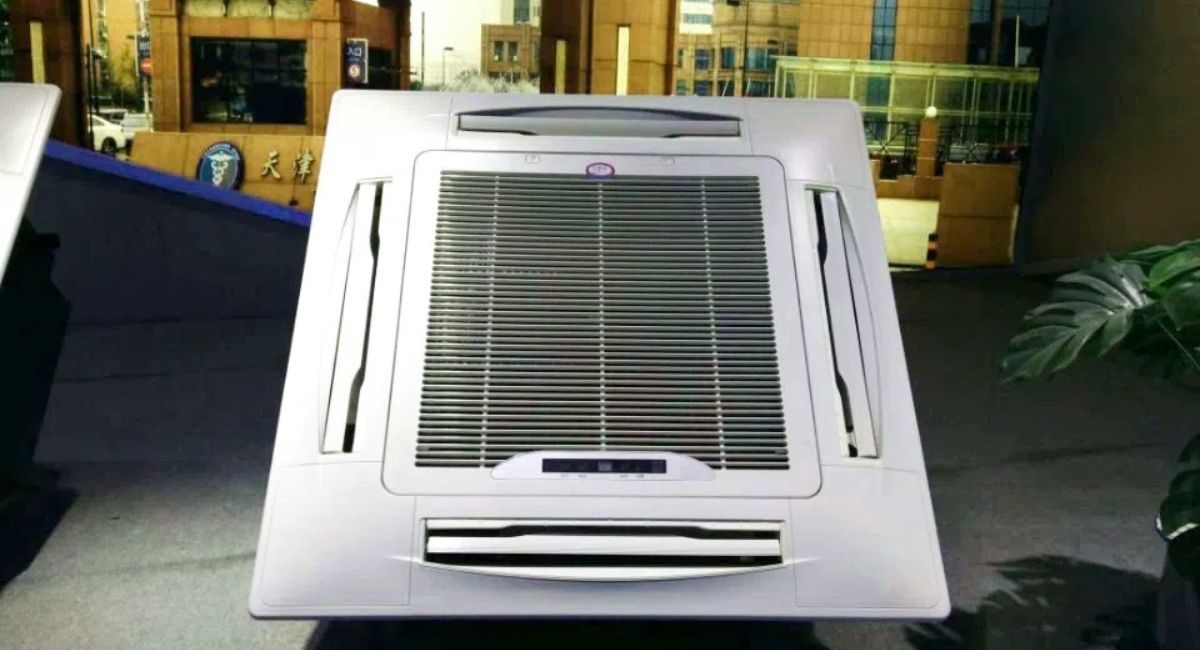

Кассетный блок охлажденной воды

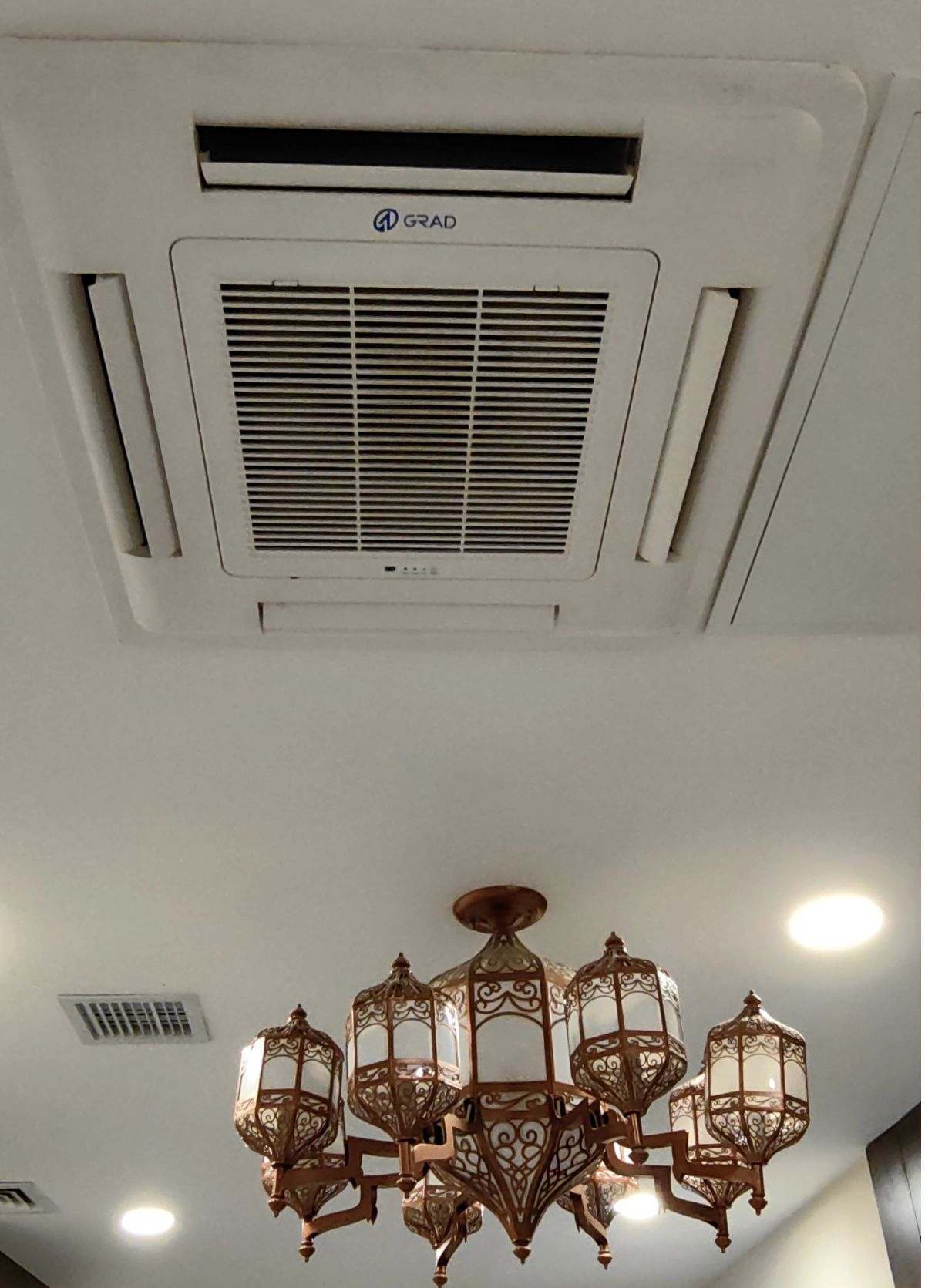

Кассетный кондиционер с охлажденной водой идеально подходит для установки в потолок. В сочетании с внутренней отделкой помещения на потолке останется только вентиляционное отверстие. Вентиляционное отверстие выглядит элегантно и не занимает много места. Поэтому его легко обслуживать и ремонтировать.
Введение
Кассетный блок с охлажденной водой является конечным элементом центральной системы кондиционирования воздуха. Он состоит из центробежного вентилятора и медного трубчатого теплообменника.
Фанкойлы GRAD включают в себя пять форм девяти типов спецификаций. Этот кассетный тип фанкойла может быть встроен в потолок, он может сливаться с интерьером, оставляя только открытую фурму, и после установки может экономить место и легко обслуживаться.
Требование заказа
Мы будем очень признательны, если вы сможете сообщить нам ваши требования к производительности продукта и условиям эксплуатации, чтобы мы могли настроить оптимальное производство в соответствии с вашими требованиями.
1.Объем воздуха
2. Величина нагрузок на охлаждение/отопление
3. Зона охлаждения/обогрева
4.Мощность и напряжение
Приложение
1. Бесшумная конструкция с низким уровнем шума.
2.Направление потока воздуха можно изменять для равномерного охлаждения.
3. Нет необходимости в воздуховоде.
4.Специальная конструкция воздушного фильтра, фильтр можно демонтировать без специальных инструментов.
5.Легко чистить и обслуживать.
6.Для розеточных панелей могут быть предусмотрены приводное устройство и устройство дистанционного управления.
7. Для сбора конденсата могут быть предусмотрены подъемный насос и змеевики.
8. Компактная конструкция, подходящая для установки в ограниченном пространстве.
Технический паспорт для кассетного блока охлажденной воды
Модель:FPKM4-V/A |
ФП-34КМ4-В/А |
ФП-51КМ4-В/А |
ФП-68КМ4-В/А |
ФП-80КМ4-В/А |
ФП-85КМ4-В/А |
ФП-102КМ4-В/А |
ФП-136КМ4-В/А |
ФП-170КМ4-В/А |
ФП-204КМ4-В/А |
ФП-238КМ4-В/А |
ФП-289КМ4-В/А |
ФП-340КМ4-В/А |
||
Объем воздуха (м³/ч) |
ЧАС |
340 |
510 |
680 |
800 |
850 |
1020 |
1360 |
1700 |
2040 |
2380 |
2890 |
3400 |
|
М |
280 |
390 |
520 |
580 |
640 |
790 |
1030 |
1290 |
1500 |
1800 |
2100 |
2600 |
||
л |
180 |
260 |
350 |
390 |
430 |
520 |
690 |
860 |
1030 |
1200 |
1600 |
1900 |
||
Охлаждение |
Общая мощность (кВт) |
ЧАС |
2 |
2.7 |
3.7 |
4.2 |
4.5 |
5.6 |
7 |
9.1 |
10.8 |
12.6 |
15.3 |
17.6 |
М |
1.8 |
2.3 |
3.1 |
3.8 |
4.2 |
4.3 |
5.7 |
7.9 |
8.6 |
10 |
11.7 |
13.5 |
||
л |
1.6 |
1.8 |
2.6 |
2.8 |
3 |
3.6 |
4.5 |
6 |
6.8 |
8 |
9.3 |
9.9 |
||
Ощутимая мощность (кВт) |
ЧАС |
1.5 |
1.9 |
2.6 |
2.9 |
3.5 |
3.9 |
5 |
6.4 |
7.7 |
9 |
11.5 |
14.8 |
|
М |
1.3 |
1.7 |
2.0 |
2.6 |
3.2 |
3.3 |
4.3 |
5.9 |
6.5 |
7.5 |
8.4 |
11.1 |
||
л |
1.2 |
1.4 |
1.8 |
1.9 |
2.8 |
2.9 |
3.6 |
4.8 |
5.4 |
6.4 |
6.4 |
7.8 |
||
Расход воды (л/ч) |
345 |
470 |
640 |
720 |
780 |
970 |
1260 |
1710 |
1920 |
2160 |
2640 |
3027 |
||
Падение давления воды (кПа) |
7 |
9 |
11 |
14 |
16 |
18 |
19 |
17 |
19 |
22 |
36 |
48 |
||
Нагревать |
Тепловая мощность (кВт) |
ЧАС |
2.8 |
4.2 |
5.8 |
6.3 |
7 |
8.4 |
11.2 |
13.9 |
16.7 |
19.5 |
23.7 |
25.5 |
М |
2.5 |
3.4 |
4.5 |
5.5 |
6.3 |
6.5 |
8.5 |
12 |
12.6 |
15.6 |
17.5 |
18.6 |
||
л |
2 |
2.7 |
4 |
4.5 |
5 |
5.2 |
6.7 |
9 |
10.2 |
12 |
13.8 |
13 |
||
Источник питания |
220-240 В/1 фаза/50 Гц (или 60 Гц) |
|||||||||||||
Потребляемая мощность (Вт) |
39 |
52 |
62 |
68 |
76 |
96 |
132 |
152 |
189 |
220 |
330 |
340 |
||
Звуковое давление дБ(А) |
37 |
39 |
41 |
42 |
43 |
45 |
46 |
47 |
50 |
52 |
57 |
65 |
||
Вентилятор |
Тип |
Центробежный вентилятор |
||||||||||||
Модель |
∅315 |
∅315 |
∅315 |
∅315 |
∅380 |
∅380 |
∅380 |
∅476 |
∅476 |
∅476 |
∅530 |
∅530 |
||
Количество |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
||
Мотор |
Тип |
3-скоростной двигатель |
||||||||||||
Количество |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
||
Катушка |
Ряды катушек |
Нет. |
2 |
|||||||||||
Макс.рабочее давление |
МПа |
1.6 |
||||||||||||
Диаметр клубня |
дюйм |
3/8 дюйма |
||||||||||||
Размеры |
Корпус агрегата |
мм |
580x580x250 |
705ksa05ksa0 |
832x832x290 |
960x60x0 |
||||||||
Сборка панели |
мм |
680x680x30 |
830x830x30 |
980x980x30 |
1140x1140x30 |
|||||||||
Связь |
Труба впуска/выпуска воды |
дюйм |
ЗГ3/4'' |
|||||||||||
Сброс конденсата |
дюйм |
26 |
||||||||||||
Вес (с ножками, с корпусом) |
КГ |
20 |
25 |
34 |
52 |
50 |
||||||||
О нас

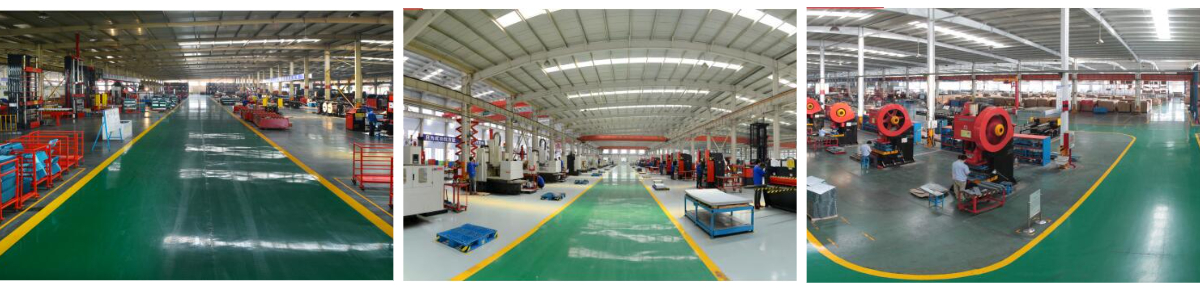

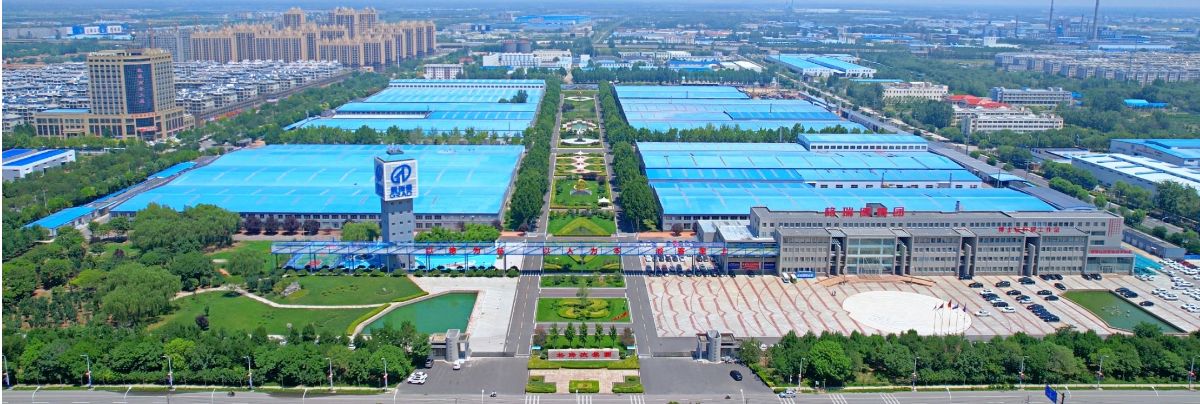

Основанная в 1993 году, GRAD Group занимает площадь в 1,15 миллиона квадратных метров и насчитывает более 2000 сотрудников, с годовым объемом производства около 4 миллиардов юаней. Основной бизнес GRAD Group: центральные охладители кондиционирования воздуха и конечные продукты, резервуары для воды FRP, намоточные трубы FRP, резервуары для хранения FRP, покрытия кабин ветряных турбин, оборудование для защиты окружающей среды и более 130 других разновидностей. GRAD Group является опорным предприятием «Центрального города кондиционирования воздуха Дэчжоу», названного Китайской ассоциацией промышленности холодильного оборудования и кондиционирования воздуха. Она входит в десятку лучших среди предприятий центральной системы кондиционирования воздуха в стране, в тройку лучших предприятий по производству композитных материалов, и получает квалификацию первого класса для установки национального электромеханического оборудования и квалификацию второго класса для проектирования очистки воздуха. GRAD Group может заняться проектированием центрального кондиционирования воздуха, строительством оборудования очистки.
Сеть продаж GRAD охватывает более 100 стран и регионов, таких как Америка, Австралия, Индонезия, Малайзия, ОАЭ, Таиланд, Нигерия и т. д., а также создала филиальную компанию в США и открыла офисы в Камбодже и Таиланде для формирования общей структуры мирового рынка.
Обычно мы используем фанерную упаковку или голую упаковку. Некоторые продукты, такие как фанкойл или доска для настольного тенниса, имеют стандартную картонную упаковку. Условия доставки: LCL, 20-футовый контейнер, 40-футовый контейнер.
